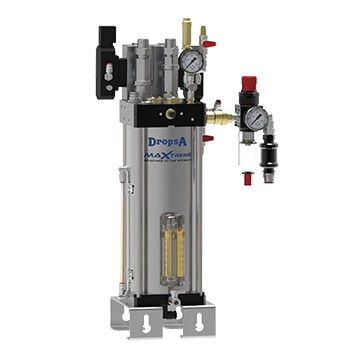

MaXtreme Minimalmengenschmiersystem
MMS

MaXtreme Minimalmengenschmierung

Bearbeitungssystem mit Mikro-Aerosol

Effizientes System für Minimalmengenschmierung – ND/HD-Düsen & Vortex

Produktbeschreibung & Spezifikationen

MaXtreme ist ein innovatives Bearbeitungssystem mit Minimalmengenschmierung auf Basis von Mikro-Aerosol-Technologie. Ideal für Anwendungen mit höchsten Anforderungen an Präzision, Effizienz und Umweltfreundlichkeit.

  • ND-Düse: min. Ø 2 mm bei 6 bar – 7000 Nl/h (247 cfh)
  • HD-Düse: min. Ø 0,8 mm bei 20 bar – 3500 Nl/h (123 cfh)
  • Tankkapazität: 2 Liter (0,50 Gallonen)
  • Luftzufuhrschlauch: Ø 12 mm (0,47 Zoll)
  • Benutztes Rohr: Ø 12–16 mm (0,47–0,6 Zoll)
  • Aerosolauslässe: 1 bis 3

MaXtreme (2 Vortex)

3500–6500 Nl/h (124–230 cfh)

6 bar (87 PSI)

20 bar (290 PSI)

bis zu 220 ml/h (0,008 cfh)

MaXtreme OIL – pflanzliches Aerosolöl in 3 Tankgrößen

Funktionsweise der Mikro-Aerosol-Schmierung

MaXtreme erzeugt ein feines Öl-Luft-Aerosol und führt es der Bearbeitungszone gezielt zu. Statt mit großen Mengen Kühlschmierstoff zu fluten, wird nur eine minimale, exakt dosierte Ölmenge als Aerosol an Werkzeug und Werkstück gebracht. Für unterschiedliche Anforderungen stehen eine Niederdruck-Düse (ND, min. Ø 2 mm bei 6 bar) und eine Hochdruck-Düse (HD, min. Ø 0,8 mm bei 20 bar) zur Verfügung; je nach Ausführung arbeiten ein oder zwei Vortex-Stufen mit 6 bar bzw. 20 bar.

Da das Aerosol nahezu vollständig in den Zerspanungsprozess eingebracht wird, bleiben Späne und Werkstück weitgehend trocken. Das verbessert die Arbeitsumgebung, vermeidet einen Kühlmittelfilm am Boden und macht aufwendige Kühlmittelaufbereitung und -entsorgung überflüssig. Als Schmiermittel wird das pflanzenbasierte MaXtreme OIL eingesetzt.

Das System lässt sich an das jeweilige Bearbeitungsverfahren anpassen: Die Niederdruck-Düse (ND) liefert mit bis zu 7000 Nl/h einen hohen Luftstrom für größere Bearbeitungszonen, während die Hochdruck-Düse (HD) bei 20 bar ein besonders feines Aerosol für anspruchsvolle Anwendungen erzeugt. Je nach Konfiguration stehen ein bis drei Aerosolauslässe zur Verfügung, und das MaXtreme OIL ist in drei Tankgrößen erhältlich – so lässt sich die Anlage exakt auf Maschine und Prozess abstimmen.

Anwendungen & Einsatzgebiete

Minimalmengenschmierung in der Zerspanung: Bohren, Fräsen, DrehenTieflochbohren und FrässchleifenBearbeitung mit hohen Anforderungen an Präzision, Sauberkeit und UmweltschutzUmstellung von Nassbearbeitung auf nahezu trockene Bearbeitung

Ihre Vorteile

Saubere Arbeitsumgebung

kein Ölnebel in der Luft, kein Kühlmittelfilm am Boden.

Geringere Kosten

keine Kühlmittelaufbereitung, -filterung und -entsorgung erforderlich.

Prozessvorteile

Bauteil bleibt während der Bearbeitung sichtbar, weniger Stillstandzeiten.

Längere Werkzeugstandzeit

und verbesserte Oberflächen-/Werkstückqualität.

Umweltfreundlich

pflanzenbasiertes MaXtreme OIL und minimaler Schmierstoffverbrauch.

Häufige Fragen zu MaXtreme

Wie funktioniert die MaXtreme-Schmierung?
MaXtreme erzeugt ein feines Öl-Luft-Aerosol (Mikro-Aerosol) und führt es der Bearbeitungszone gezielt zu. So gelangt nur eine minimale, exakt dosierte Ölmenge an Werkzeug und Werkstück.
Worin liegt der Unterschied zwischen ND- und HD-Düse?
Die Niederdruck-Düse (ND) arbeitet ab Ø 2 mm bei 6 bar, die Hochdruck-Düse (HD) ab Ø 0,8 mm bei 20 bar. Die Wahl richtet sich nach Bearbeitungsverfahren und gewünschtem Luft-/Ölstrom.
Welches Schmiermittel wird verwendet?
Empfohlen wird das pflanzenbasierte MaXtreme OIL, ein Aerosolöl, das in drei Tankgrößen verfügbar ist. Die Tankkapazität des Systems beträgt 2 Liter.
Welche Vorteile bietet die Trockenbearbeitung mit MaXtreme?
Da kaum Kühlschmierstoff anfällt, entfallen Aufbereitung, Filterung und Entsorgung. Die Arbeitsumgebung bleibt sauber, das Bauteil ist während der Bearbeitung sichtbar, und Werkzeugstandzeit sowie Werkstückqualität verbessern sich.
