Das Steuergerät ist das Bindeglied zwischen Schmierpumpe, Verteilern und Anlagensteuerung: Es löst die Schmierzyklen aus, überwacht den Betrieb und meldet Störungen. Moderne Schmiersteuerungen übernehmen mehr als das bloße Ein- und Ausschalten der Pumpe.

Sie überwachen Zyklen, Druck und Füllstand, binden externe Signale ein und machen die Schmierung zum festen Teil des Maschinenbetriebs. So sinkt das Risiko von Mangelschmierung und Wartung wird planbarer.

ENTSCHEIDEND SIND

Systemtyp: Einleitung oder Zweileitung

Stromart und Einbaukonzept

Überwachungs- und Diagnosefunktionen

SPS-Anbindung und Ex-Anforderungen

AUSWAHLHILFE

Drei typische Steuerungsstrategien

Standardsteuerung für Einleitung & Zweileitung

Wenn eine bewährte, kompakte Steuerung mit klarer Zykluslogik und externer Signalansteuerung benötigt wird.

TYPISCHVIP5

SYSTEMEinleitung / Zweileitung

NUTZENsolider Standard

Erweiterte Zweileitungssteuerung

Wenn größere Funktionsbreite, Ex-Bereich oder ausgereiftere Diagnose für anspruchsvolle Anlagen gefragt sind.

TYPISCHVIP5 PRO

SYSTEMZweileitung

NUTZENmaximaler Umfang

Pumpenintegrierte Steuerung

Wenn Pumpe und Steuerung als kompakte Einheit umgesetzt und nahe an der Maschine platziert werden sollen.

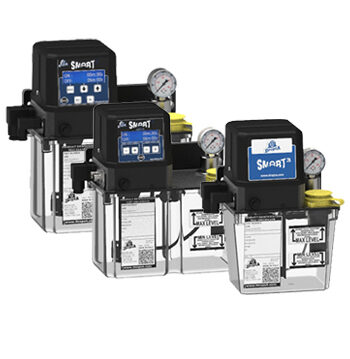

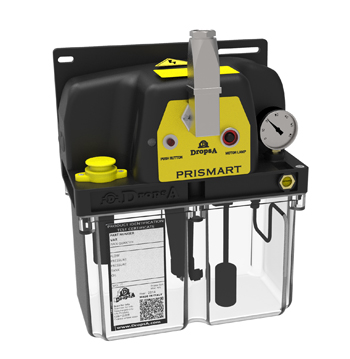

TYPISCHSMART3 / PRISMART

SYSTEMkompakt

NUTZENweniger Aufbau

GERÄTEFAMILIEN

Welche Gerätefamilien zur Wahl stehen

VIP5

Grundgerät

Steuert Einleitungs- und Zweileitungssysteme mit Mehrfachzyklen und Füllstandsüberwachung.

PLUS

VIP5 PLUS

Für kleine und mittlere Zweileitungssysteme mit elektrischem oder pneumatischem Umsteuerventil.

PRO

VIP5 PRO / ATEX

Für den größten Funktionsumfang und Einsatz in explosionsgefährdeten Bereichen.

FACT

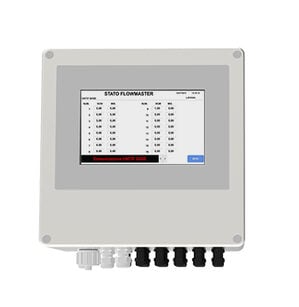

FACT Controller

Wenn Sensorik, Diagnose und übergeordnete Überwachung im Vordergrund stehen.

ARCHITEKTUR

Separate Steuerung oder pumpenintegriert?

Die beste Variante hängt davon ab, ob maximale Flexibilität im Schaltschrank oder eine kompakte Einheit direkt an der Pumpe sinnvoller ist.

Separate Steuerung

Für größere Anlagen, klare SPS-Einbindung und erweitertes Monitoring.

Gut für VIP5, VIP5 PLUS und VIP5 PRO

Mehr Diagnose und externe Signalverarbeitung

Passend bei komplexen Schmiersystemen

Pumpenintegriert

Für kompakte Maschinenkonzepte mit kurzer Verdrahtung und engem Bauraum an der Pumpe.

Typisch mit SMART3 und PRISMART

Weniger Komponenten im Aufbau

Ideal bei kompakten Öl- und Fettanwendungen

EINSATZ

Wo Steuerungen besonders wichtig sind

Einleitungs- und Zweileitungssysteme mit aktiver Überwachung

Anlagen mit Druck-, Zyklus- und Füllstandsrückmeldung

SPS-gekoppelte Schmierkonzepte im Maschinenbau

Explosionsgefährdete Bereiche mit ATEX-Anforderung

Retrofit bestehender DropsA Pumpen und Schmiersysteme

DOWNLOADS

Datenblätter & Downloads

PDF ▸ Smart3 – Pumpe mit integrierter Steuerung – Datenblatt (PDF, DE) ↗ PDF ▸ Prismart – pumpenmontierte Steuerung – Datenblatt (PDF, DE) ↗

Datenblätter der VIP5-Steuergeräte finden Sie auf den jeweiligen Produktseiten (VIP5, VIP5 PRO).

FAQ

Häufige Fragen zu Steuerungen

Welche Aufgabe hat ein Schmiersteuergerät?

Es löst die Schmierzyklen aus, überwacht den Betrieb der Anlage und meldet Störungen an die übergeordnete Steuerung.

Worin unterscheiden sich VIP5, VIP5 PLUS und VIP5 PRO?

Das VIP5 ist das Grundgerät für Einleitungs- und Zweileitungssysteme; das VIP5 PLUS ist auf Zweileitungssysteme mit Umsteuerventil ausgelegt; das VIP5 PRO ist die umfassendste Version, mit ATEX-Variante für Ex-Bereiche.

Gibt es eine Steuerung für explosionsgefährdete Bereiche?

Ja, das VIP5 PRO ATEX ist eigens für den Einsatz in explosionsgefährdeten Bereichen entwickelt.

Was sind pumpenintegrierte Steuerungen?

Lösungen wie Smart3 und Prismart, bei denen die Steuerung direkt an bzw. in der Pumpe sitzt – kompakt und mit Anschluss an die übergeordnete SPS.

Welche Steuerung passt zu meinem System?

Das hängt von Systemtyp, Stromart und den gewünschten Überwachungsfunktionen ab. Wir beraten Sie gern und wählen die passende Steuerung gemeinsam mit Ihnen aus.

Die passende Steuerung für Ihr Schmiersystem

Wir stimmen Gerätefamilie, Überwachung und SPS-Anbindung auf Ihre Schmierlogik ab.

Steuerung auslegen →
