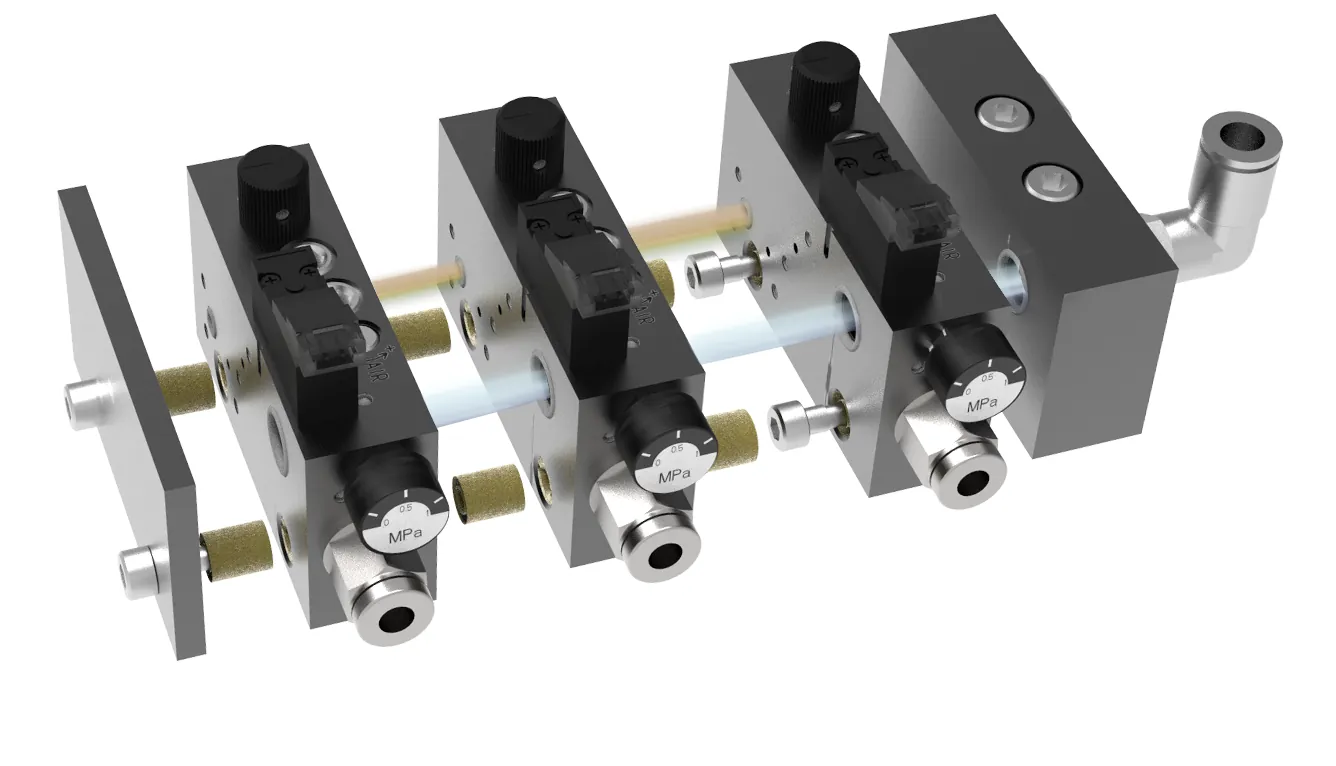

MiQueL EXT – Luft-Öl Minimalmengenschmierung

MiQueL EXT ist ein extern betriebenes Minimalmengenschmiersystem, das eine perfekte Luft-Öl-Verteilung ermöglicht – ideal für präzise Bearbeitung und reduzierte Schmierstoffmengen bei maximaler Effizienz.

• Pumpensystem: Externe Pumpe
• Max. Öl-Eingangsdruck: 2,5:1 im Verhältnis zum Lufteingangsdruck
• Ölfördermenge pro Element:
  • 0–2 cc/min (Öl 10 cSt bis 32 cSt)
  • 0–0,5 cc/min (Öl 32 cSt bis 100 cSt)
• Schmiermittel: 10 cSt bis 100 cSt
• Kalibrierter Druckschalter: 6 bar
• Magnetventil-Stromversorgung: 24 VDC

MiQueL EXT ist die Variante des MiQueL-Systems mit separater, externer Pumpe. Während beim Standard-MiQueL die Mikropumpen in das Modul integriert sind, übernimmt hier eine externe Pumpe die Ölversorgung. Das ermöglicht eine kontinuierliche und gleichmäßige Luft-Öl-Schmierung und hält die Bauweise am Einbauort leicht und kompakt – ein Vorteil, wenn der Bauraum direkt an der Maschine begrenzt ist oder größere bzw. konstante Ölmengen bereitgestellt werden müssen.

Wie alle MiQueL-Systeme arbeitet MiQueL EXT nach dem Prinzip der Minimalmengenschmierung (MQL): Werkzeug und Werkstück werden mit einer exakt dosierten Öl-Luft-Menge versorgt, statt mit großen Mengen Kühlschmierstoff geflutet zu werden. Die Ölfördermenge je Element ist viskositätsabhängig einstellbar, sodass sich das System genau an das verwendete Öl und die Anwendung anpassen lässt.

Der maximale Öl-Eingangsdruck steht dabei im Verhältnis 2,5:1 zum Lufteingangsdruck – die Pumpe kann den Öldruck also bis auf das 2,5-Fache des anliegenden Luftdrucks anheben. In Kombination mit dem kalibrierten Druckschalter (6 bar) und der 24-V-DC-Magnetventilsteuerung lässt sich die Versorgung präzise einstellen und überwachen. Für dünnflüssige Öle (10–32 cSt) liegt die Fördermenge je Element bei 0–2 cm³/min, für zähere Öle (32–100 cSt) bei 0–0,5 cm³/min – so bleibt die Dosierung über das gesamte Viskositätsspektrum kontrollierbar.
