MiQueL – Luft-Öl Schmiersystem
Fast-Trockenbearbeitung mit pneumatischer Steuerung
Modulares Luft-Öl-System für präzise, einstellbare Minimalmengenschmierung
Produktbeschreibung & Spezifikationen
Das MiQueL-System bietet eine zuverlässige Lösung für die Luft-Öl-Schmierung bei der Fast-Trockenbearbeitung. Die modulare Bauweise und die verschiedenen Varianten ermöglichen eine flexible Anpassung an jede industrielle Anwendung.
- Konstante Fördermenge, auch bei Druckschwankungen im Ein- und Auslass
- Behältergrößen: 1 Liter oder 3 Liter
- Fördermenge je Element: variabel einstellbar, ab ca. 0,2 cm³/min
- Luft- und Ölmenge je Element separat einstellbar
Verfügbare Versionen:
Modulares System ohne Magnetventil-Überwachung und ohne Regelventil
Mit unabhängiger Magnetventil-Überwachung, ohne Regelventil
Mit Magnetventilsteuerung, Schutzklasse IP65
Mit Regelventil zur Ölflusskontrolle, ohne Magnetventil-Überwachung
Mit Regelventil und unabhängiger Überwachung der Magnetventile
Minimalmodul mit Pneumatikventil zur unabhängigen Steuerung, ohne Druckregelung
Modulares System auf Wagen, ohne Ölregelung, mit Magnetventilsteuerung
Funktionsweise des MiQueL Luft-Öl-Systems
Das MiQueL-System wurde für die Minimalmengenschmierung (Luft-Öl) an Werkzeug- und Blechbiegemaschinen sowie an Scheren entwickelt. Es eignet sich besonders für Maschinen, die eine exakt dosierte Schmiermenge und eine Überwachungsfunktion benötigen. In einem System lassen sich bis zu acht Mikropumpen einsetzen, die jeweils einzeln über ein Magnetventil angesteuert werden. Für jede Mikropumpe kann die gewünschte Öl- und Luftversorgung individuell eingestellt werden; die Steuerung aller Module in Tandemfunktion bleibt dabei einfach.
Die Fördermenge bleibt dank eines selbsttätigen Durchflussausgleichventils konstant – auch bei Druckschwankungen am Öl-Ein- und -Auslass. Das Ventil hält die eingestellte Druckdifferenz (Δp Öl ≈ 2 bar) aufrecht, sodass die abgegebene Ölmenge unabhängig von Schwankungen gleich bleibt. Ein integriertes Rücklaufsystem saugt das Öl nach jedem Schmierzyklus aus der Schmierleitung zurück und wirkt so als Tropfschutz. Die Verbindung kann wahlweise über Schlauch- oder Koaxialleitung erfolgen.

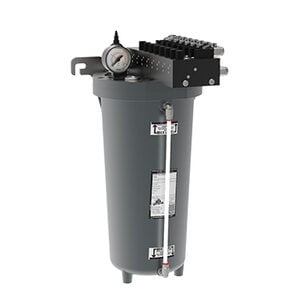

Zum Aufbau eines MiQueL-Moduls gehören der Ölbehälter, ein Manometer und der Druckluft-Einlass sowie das Mischelement mit Luftauslass, an dem sich die Öl- und Luftzufuhr für jede einzelne Schmierstelle einstellen lässt. Ein integrierter Filter hält den Luft-Öl-Strom sauber; je nach Ausführung ergänzen ein Magnetventil zur unabhängigen Ansteuerung und ein optischer Sensor zur Überwachung das System. Über die vorgesehenen Befestigungspunkte lässt sich das Modul direkt an der Maschine montieren. Da sich mehrere Module in Tandemfunktion kombinieren lassen, wächst das System mit den Anforderungen der Anwendung mit.
Anwendungen & Einsatzgebiete
Ihre Vorteile
Effizient & wirtschaftlich
exakt dosierte Schmierung senkt den Öl- und Luftverbrauch.
Flexibel
Öl- und Luftmenge je Mikropumpe individuell einstellbar, modulare Erweiterung auf bis zu 8 Elemente.
Konstante Dosierung
gleichbleibende Fördermenge dank Durchflussausgleichventil.
Sauberkeit
Rücklaufsystem als Tropfschutz nach jedem Schmierzyklus.
Überwachbar
Varianten mit unabhängiger Magnetventil-Überwachung (BASE-i / PRO-i) und Schutzart IP65 verfügbar.
Technische Daten
Angaben gemäß offiziellem DropsA Datenblatt. Weitere technische Daten und die genaue Auslegung für Ihre Anwendung auf Anfrage.
| Schmierungsart | Luft-Öl-Minimalmengenschmierung (MQL) |
|---|---|
| Steuerung | pneumatisch |
| Mikropumpen | bis zu 8, je einzeln über Magnetventil ansteuerbar |
| Fördermenge je Element | variabel einstellbar, ab ca. 0,2 cm³/min |
| Behältergrößen | 1 l und 3 l |
| Versorgungsspannung (Steuerung) | 24 V DC |
| Leitungsart | Schlauch- oder Koaxialleitung |
| Öl-Differenzdruck | konstant ca. 2 bar (Durchflussausgleichventil) |
