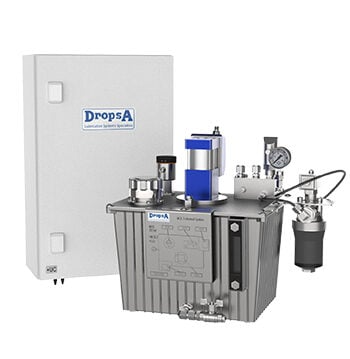

2C – Mehrspindelschmierung

• Getrennte Zuführung von Öl und Luft zum Werkzeughalter
• Luftdruck: bis zu 10 bar
• Ölviskosität: zwischen 10 und 100 mm²/s
• Spannungsversorgung: 400 V AC oder 24 V DC

Das 2C-System ist für die Minimalmengenschmierung an Maschinen mit mehreren Werkzeughaltern ausgelegt. Es versorgt mehrere Spindeln bzw. Werkzeughalter gleichzeitig und führt Öl und Luft dabei getrennt zum Werkzeughalter zu. Erst dort werden die beiden Medien zusammengeführt – das ermöglicht eine präzise, bedarfsgerechte Luft-Öl-Schmierung für jeden Werkzeughalter. So wird jede Spindel unabhängig und gleichmäßig versorgt, ohne dass die Schmierung einzelner Werkzeuge gegenseitig beeinflusst wird.

Die getrennte Zuführung von Öl und Luft ist besonders in der spanenden Fertigung von Vorteil, weil sich die Schmierung exakt auf das jeweilige Werkzeug abstimmen lässt und Schmierstoff nur dort eingebracht wird, wo er gebraucht wird. Das System arbeitet mit einem Luftdruck von bis zu 10 bar und eignet sich für Öle mit einer Viskosität zwischen 10 und 100 mm²/s. Die Spannungsversorgung erfolgt wahlweise mit 400 V AC oder 24 V DC.

In der Mehrspindelbearbeitung müssen mehrere Werkzeuge gleichzeitig zuverlässig geschmiert werden – bei möglichst geringem Schmierstoffeinsatz und sauberem Prozess. Genau hier setzt das 2C-System an: Durch die getrennte Zuführung von Öl und Luft, die erst direkt am Werkzeughalter zusammengeführt werden, bleibt die Dosierung auch bei mehreren Spindeln präzise steuerbar. Die Minimalmengenschmierung bringt dabei nur so viel Schmierstoff ein, wie für Werkzeug und Bearbeitung tatsächlich nötig ist. Das reduziert den Verbrauch an Kühlschmierstoff, hält Späne und Werkstück weitgehend trocken und verbessert die Arbeitsumgebung. Im Vergleich zur klassischen Nassbearbeitung entfallen außerdem Aufwand und Kosten für Aufbereitung, Filterung und Entsorgung von Kühlschmierstoff. Welche Konfiguration – Anzahl der Werkzeughalter, Öl und Druckbereich – im Einzelfall passt, stimmen wir auf Ihre Maschine und Ihr Bearbeitungsverfahren ab.

Die getrennte Führung von Öl und Luft bis unmittelbar an den Werkzeughalter hat einen praktischen Vorteil: In den Zuleitungen bildet sich kein Aerosol, das sich entmischen oder absetzen könnte. Erst am Werkzeughalter entsteht das fein dosierte Luft-Öl-Gemisch – das sorgt für eine gleichmäßige Schmierung über alle angeschlossenen Spindeln hinweg und für ein schnelles, sauberes Ansprechen beim Start eines Schmierzyklus. So lässt sich das 2C-System auch bei häufigem Werkzeugwechsel und unterschiedlichen Bearbeitungsschritten zuverlässig betreiben.
