SIE SIND HIER Produkte
SENSORIK / DURCHFLUSSREGLER

Durchflussregler

Durchflussregler teilen einen Ölstrom kontrolliert auf mehrere Verteil- bzw. Schmierstellen auf und sorgen so für eine gleichmäßige Versorgung in Umwälz- und Verteilsystemen

Datenblätter ansehen
2
MODELLE
ÖL
MEDIEN
BAUREIHEN

Durchflussregler im Überblick

2 MODELLE · ÖL
Stromregelventil SFE

Stromregelventil SFE

Einstellbares Stromregelventil in kompakter Flanschbauweise – ideal für einfache Montage und zuverlässige Durchflussregelung.

PDF Download

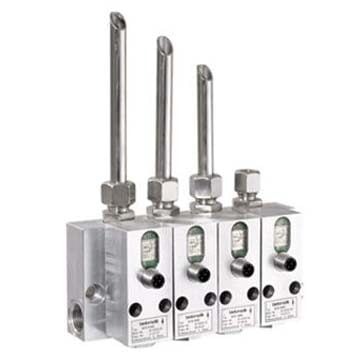

Stromregler SCS

Stromregler SCS

Druckunabhängiger und überwachter Volumenstromregler – erhältlich von 0,16 l/min bis 6,3 l/min, ideal für feine Dosieraufgaben.

PRINZIP

Durchflussregler für die kontrollierte Ölverteilung

Durchflussregler teilen einen Ölstrom kontrolliert auf mehrere Verteil- bzw. Schmierstellen auf und sorgen so für eine gleichmäßige Versorgung in Umwälz- und Verteilsystemen. Der DropsA Durchflussregler für Ölumwälzsysteme ist in ein Verbindungsteil aus stranggepresstem Leichtmetall (Aluminiumlegierung) eingebaut. Diese einfache und kostengünstige Vorrichtung eignet sich besonders für die Verteilung von Öl in Schmiersystemen. ▸ Durchflussregler für Ölumwälzsysteme – Datenblatt (PDF, DE)

DIE BAUREIHEN

Durchflussregler im Überblick

01

Stromregelventil SFE

Einstellbares Stromregelventil in kompakter Flanschbauweise – ideal für einfache Montage und zuverlässige Durchflussregelung.

02

Stromregler SCS

Druckunabhängiger und überwachter Volumenstromregler – erhältlich von 0,16 l/min bis 6,3 l/min, ideal für feine Dosieraufgaben.

VORTEILE

Ihre Vorteile

01

Kontrolliert:

gleichmäßige Aufteilung des Ölstroms auf mehrere Auslässe.

02

Wirtschaftlich:

einfache, kostengünstige Bauweise.

03

Platzsparend:

Profilstab zugleich als Hauptleitung nutzbar (4–6 m).

04

Montagefreundlich:

kurze Montagezeiten für Haupt- und Nebenleitungen.

05

Skalierbar:

1 bis 12 Auslässe je nach Ausführung.

EINSATZ

Anwendungen & Einsatzgebiete

Ölumwälz- und ÖlverteilsystemeGleichmäßige Aufteilung eines Ölstroms auf mehrere StellenHaupt- und Nebenleitungen mit dem Profilstab als LeitungSchmiersysteme mit mehreren Verteilstellen
VERGLEICH

Technische Daten — Durchflussregler für Ölumwälzsysteme

Höchstdruck15 bar
Max. Durchsatz pro Schmierpunkt1,6 l/min
Auslässe1 bis 12
Betriebstemperatur−30 °C bis +80 °C
Werkstoffstranggepresstes Aluminium-Leichtmetallprofil
Profilstab-Länge (Spezialanwendung)4 bis 6 m
Referenz-Ölviskosität60–125 cSt (bei 40 °C)

Angaben gemäß offiziellem DropsA Datenblatt (7175180).

FAQ

Häufige Fragen zu Durchflussreglern

Wozu dient ein Durchflussregler?
Er teilt einen Ölstrom kontrolliert auf mehrere Verteil- bzw. Schmierstellen auf und sorgt so für eine gleichmäßige Versorgung in Umwälz- und Verteilsystemen.
Welchen Druck und Durchsatz verträgt der Durchflussregler für Ölumwälzsysteme?
Der Höchstdruck beträgt 15 bar, der maximale Durchsatz pro Schmierpunkt 1,6 l/min. Der Arbeitsbereich liegt bei −30 °C bis +80 °C.
Wie viele Auslässe sind möglich?
Je nach Ausführung stehen 1 bis 12 Auslässe zur Verfügung; der stranggepresste Aluminiumstab ist für Spezialanwendungen in Längen von 4 bis 6 m verfügbar.
Aus welchem Material besteht das Bauteil?
Das Regelventil ist in ein Verbindungsteil aus stranggepresstem Leichtmetall (Aluminiumlegierung) eingebaut – eine einfache und kostengünstige Bauweise.
Gibt es eine Lösung für feine Dosieraufgaben?
Ja. Für feine, druckunabhängige und überwachte Dosierung steht der Stromregler SCS zur Verfügung; der Durchflussregler für Ölumwälzsysteme ist auf die einfache Verteilung größerer Ölmengen ausgelegt.
