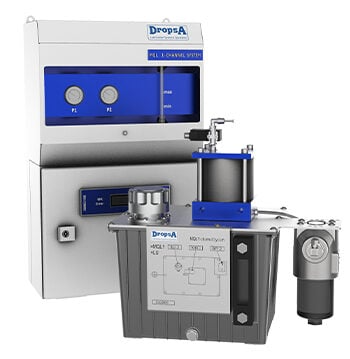

H1 – Schmiersystem für Spindeln
Äußere & Innere Spindelschmierung
Erzeugt feinste Aerosole, die über die Spindel direkt ins Werkzeug gelangen. Bis zu 15 Düsen und vielseitige Kontrolle für höchste Präzision.
Wesentliche Merkmale & Technische Daten
- Äußere und innere Schmierung durch die Spindelkanäle
- Maximaler Luftdruck: 11 bar
- Lufteingangsdruck: 4–16 bar (max. 25 bar)
- Druck der Steuerluft: 3–8 bar
- Viskosität (Öl): 10–60 mm²/s
- Spannung: 24 V DC
- Anzahl der Anschlüsse: 1–4
- Anzahl der Düsen: bis zu 15
Das H1-System ist optimal für Anwendungen, bei denen eine hochpräzise und flexible Schmierung durch die Spindel erforderlich ist, sowohl extern als auch intern. Durch feinste Vernebelung werden Werkzeug und Werkstück effektiv geschützt.
H1 – Luft-Öl-Schmierung über die Spindel
Das H1-System erzeugt ein feinstes Öl-Luft-Aerosol und bringt es über die Spindel direkt ins Werkzeug ein – wahlweise als äußere oder innere Schmierung durch die Spindelkanäle. Damit gelangt der Schmierstoff exakt dorthin, wo er an der Schneide gebraucht wird. Über bis zu 15 Düsen und ein bis vier Anschlüsse lässt sich die Schmierung fein an die jeweilige Bearbeitung anpassen.
Durch die getrennte Steuerung von Luft- und Schmierstoffzufuhr arbeitet das System hochpräzise: Der Lufteingangsdruck liegt bei 4–16 bar (max. 25 bar), der maximale Luftdruck bei 11 bar, und die Steuerluft wird mit 3–8 bar geführt. Geeignet sind Öle mit einer Viskosität von 10–60 mm²/s; die Ansteuerung erfolgt mit 24 V DC. So lässt sich die Minimalmengenschmierung sowohl für die äußere als auch für die innere Werkzeugschmierung exakt einstellen.
Die Schmierung über die Spindel (innere Zuführung) bringt das Aerosol durch die Werkzeugkanäle unmittelbar an die Schneide – das ist besonders bei tiefen Bohrungen und langen Werkzeugen von Vorteil, wo eine äußere Zuführung den Wirkort nur schwer erreicht. Die äußere Zuführung wiederum eignet sich für offen zugängliche Bearbeitungen. Mit bis zu 15 Düsen lassen sich auch mehrere Wirkstellen gleichzeitig versorgen, sodass das H1-System flexibel an unterschiedliche Werkzeuge und Verfahren angepasst werden kann. Wie bei der Minimalmengenschmierung üblich, wird dabei nur eine geringe, exakt dosierte Ölmenge eingesetzt, was Werkstück, Späne und Maschine sauber hält und den Schmierstoffverbrauch deutlich senkt.
Anwendungen & Einsatzgebiete
Ihre Vorteile
Hochpräzise
feinste Vernebelung direkt über die Spindel ins Werkzeug.
Flexibel
äußere und innere Schmierung, 1–4 Anschlüsse, bis zu 15 Düsen.
Exakt steuerbar
getrennte Regelung von Luft- und Schmierstoffzufuhr.
Werkzeugschonend
wirksamer Schutz von Werkzeug und Werkstück.
Sparsam
Minimalmengenschmierung statt großer Kühlschmierstoffmengen.
