Zweileitungssysteme
Das Zweileitungssystem arbeitet mit zwei Hauptleitungen, die von der Pumpe über ein Umsteuerventil abwechselnd unter Druck gesetzt werden. Die Zweileitungsverteiler (Dosierer) sind beidseitig an diese Leitungen angeschlossen: Steht Leitung 1 unter Druck, geben die Verteiler ihre eingestellte Schmierstoffmenge auf der einen Seite ab; nach dem Umsteuern auf Leitung 2 erfolgt die Abgabe auf der anderen Seite
Zweileitungssysteme im Überblick
Verteilerventile Baureihe 02
Modulare Zweileitung-Verteiler in robuster Bauweise – ideal für große Schmiersysteme mit variabler Auslassanzahl.

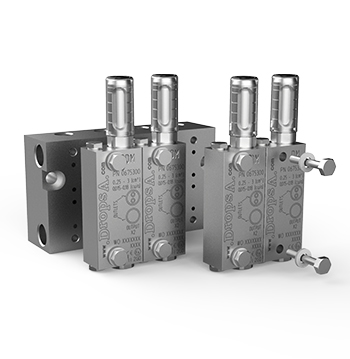

DM-Grundplatte
Monoblock Verteiler für das Zweileitungssystem – kompakt, wartungsarm und einfach zu integrieren.
DM X-OVER
Die einfachste Lösung zur Umrüstung traditioneller Zweileitungssysteme auf moderne modulare Technologie.
DM Luft-Öl-Ventil
Präzise Steuerung von Luft-Öl-Gemischen – perfekt für Anwendungen mit minimalem Schmiermittelbedarf.
Zweileitungssysteme – robuste Schmierung großer Anlagen
Das Zweileitungssystem arbeitet mit zwei Hauptleitungen, die von der Pumpe über ein Umsteuerventil abwechselnd unter Druck gesetzt werden. Die Zweileitungsverteiler (Dosierer) sind beidseitig an diese Leitungen angeschlossen: Steht Leitung 1 unter Druck, geben die Verteiler ihre eingestellte Schmierstoffmenge auf der einen Seite ab; nach dem Umsteuern auf Leitung 2 erfolgt die Abgabe auf der anderen Seite. So wird bei jedem Druckwechsel eine definierte Menge an jede Schmierstelle ausgegeben. Zweileitungssysteme werden über ein passendes Steuergerät betrieben, das die Umsteuerung auslöst und den Druckaufbau überwacht. Für kleine und mittlere Zweileitungs-Schmiersysteme bietet DropsA die Steuergeräte der VIP5-Reihe an; für explosionsgefährdete Bereiche steht eine ATEX-Variante zur Verfügung. Welches Verteiler- und Steuerungskonzept am besten passt, hängt von Schmierstellenzahl, Leitungslänge und Schmierstoff ab.
Funktionsweise im Überblick
Verteilerventile Baureihe 02
Modulare Zweileitung-Verteiler in robuster Bauweise – ideal für große Schmiersysteme mit variabler Auslassanzahl.
DM-Grundplatte
Monoblock Verteiler für das Zweileitungssystem – kompakt, wartungsarm und einfach zu integrieren.
DM X-OVER
Die einfachste Lösung zur Umrüstung traditioneller Zweileitungssysteme auf moderne modulare Technologie.
DM Luft-Öl-Ventil
Präzise Steuerung von Luft-Öl-Gemischen – perfekt für Anwendungen mit minimalem Schmiermittelbedarf.
Ihre Vorteile
Robust & ausfallsicher:
jeder Dosierer arbeitet unabhängig von den übrigen.
Skalierbar:
für sehr viele Schmierstellen und große Entfernungen geeignet.
Individuell einstellbar:
die Abgabemenge jedes Dosierers lässt sich separat anpassen.
Leistungsfähig:
bewährt bei hohen Drücken und zähen Schmierstoffen.
Überwachbar:
Druckschalter und Steuergerät kontrollieren jeden Zyklus.
Erweiterbar:
zusätzliche Dosierer lassen sich auch nachträglich in das bestehende System einbinden.
